系统简介：
该系统主要由两路独立供水系统，变频器，电动控制阀、三容液位实验系统（上水箱、下水箱和储水箱）、流量实验系统、压力实验系统、温度实验系统、温度滞后系统以及锅炉实验系统组成，可以进行单个水箱的液位单回路控制，相邻两个水箱的液位进行解耦控制，三个水箱的液位进行多变量的控制等，实验装置可实现DDC控制、计算机控制和PLC控制三种控制方式，为学生提供了一个具体的复杂的被控对象。
实验注意事项：
● 变频器的工作电源为单相220VAC，50Hz；变频器的输出是三相交流220VAC专供给磁力泵的三相电机电源，必须要有良好接地，才能正常工作；在PCS变频器单元模块面板上，标记有“输入220VAC”端子和“输出U、V、W”端子，在使用时，万不可出错。否则，变频器立刻烧坏；变频器内部有容量较大的电容器，断电后，放电约需4-5分钟。因此，断电后变频器的指示灯仍亮一段时间，在此期间，不能人身触及，防止电击伤。进行每一个实验都应保证接地连接良好。
● 当温控器或实验水箱用二路供水时，应注意打开温控器冷却箱下面的放水阀或实验水箱的负载阀，以防止溢流不足而引起温控器或实验水箱中的水从上溢出。在做温控实验时，水温应控制在60℃以下。
● 水泵不宜无水空转。管路位式电磁阀是常闭型的，通电工作时打开水路。
● 水路系统1：由静音增压泵、智能电动调节阀、涡轮流量计等组成；水路系统2：由磁力泵、变频器、涡轮流量计等组成。
可开设的实验项目：

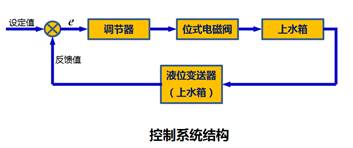

DDC控制部分：包括位式控制、电动阀支路单容液位控制、变频器支路单容液位控制、双容液位控制、液位流量串级控制、液位串级控制、温度PID连续控制、电动阀支路流量控制、变频器支路流量控制、压力控制、三闭环液位串级控制实验、单闭环流量比值控制实验、单闭环流量比值控制实验、下水箱液位流量前馈反馈控制实验上水箱液位温度解耦实验等。

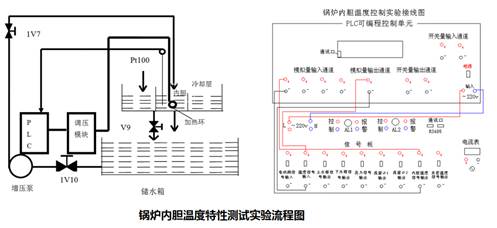

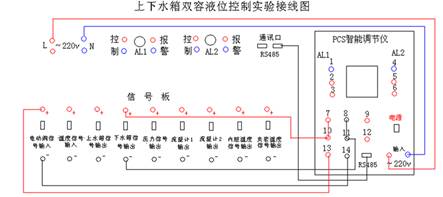

计算机控制部分：包括对象特性测试实验（对象参数的求取、上水箱特性测试实验、上下水箱双容特性测试实验、电动调节阀和变频器流量特性测试实验、锅炉内胆温度特性测试实验、压力特性测试实验）、 单回路控制实验（电动阀和变频器单容液位控制、双容和三容液位控制、温度PID连续控制、电动阀和变频器支路流量控制、压力控制等）、串级控制实验（上下水箱液位串级控制、上水箱液位与电动阀支路流量串级控制、上水箱液位与变频器支路流量串级控制、锅炉内胆水温度与进水流量串级控制、三闭环液位串级控制等）、比值控制实验（单闭环流量比值控制、随动流量比值控制、变比值温度控制等）、前馈反馈控制实验（上水箱液位流量前馈反馈控制实验、锅炉内胆温度流量前馈反馈控制）、上水箱液位温度解耦控制实验、smith预估控制实验等。
PLC控制部分：包括对象特性测试实验（上水箱特性测试实验、上下水箱双容特性测试实验、电动调节阀和变频器流量特性测试实验、锅炉内胆温度特性测试实验、压力特性测试实验）、 单回路控制实验（电动阀和变频器单容液位控制、双容和三容液位控制、温度PID连续控制、电动阀和变频器支路流量控制、压力控制等）、串级控制实验（上下水箱液位串级控制、上水箱液位与电动阀支路流量串级控制、上水箱液位与变频器支路流量串级控制、锅炉内胆水温度与进水流量串级控制、三闭环液位串级控制等）等。
