一、系统简介

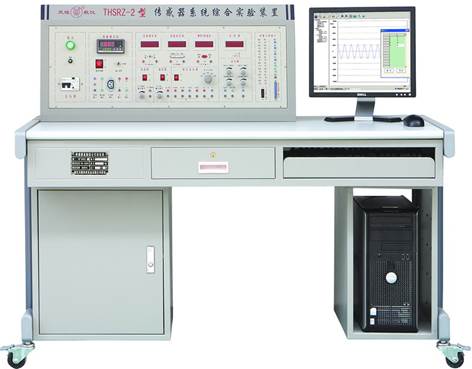

“传感器系统综合实验装置”采用模块化设计，将被测源、传感器、检测技术有机的结合，使学生能够更全面的学习和掌握信号采集和传输、信号转换、信号处理的整个过程。各传感器模块独立，可根据实验内容和技能训练的需要，自由搭建实验线路，适合开展大型实验周、课程设计和毕业设计。实验装置由主控台、检测源模块、传感器及调理（模块）、数据采集卡组成。

1.   主控台：含信号发生器、四组直流稳压电源（+24V,±15V、+5V、±2～±10V分五档输出、0～5V可调）、恒流源（0～20mA连续可调，最大输出电压12V）、数字式电压表、数字式毫安表、频率/转速表、计时器、高精度智能调节仪；

2.    检测源：含加热源（温度可控制在室温～120℃）、转动源（转速可调在0～3000rpm）、振动源（振动频率1Hz～30Hz（可调），共振频率12Hz左右）；

3.   传感器及调理（模块）：应变传感器、差动变压器、霍尔位移传感器、扩散硅压力传感器、光纤位移传感器、电涡流传感器、压电加速度传感器、磁电传感器、PT100：金属铂电阻传感器、AD590：电流输出型集成温度传感器、K型热电偶、E型热电偶、NTC：负温度系数半导体热敏电阻、PTC；正温度系数半导体热敏电阻、气敏传感器、湿敏传感器、光敏电阻、磁阻传感器等。电桥、电压放大器、差动放大器、电荷放大器、电容放大器、低通滤波器、涡流变换器、相敏检波器、移相器、V/I、I/V、F/V转换电路、直流电机驱动等。高速USB数据采集卡：含8路模拟量输入，8路开关量输入，5路开关量输出，12位A/D转换，采集卡支持最大采样频率为400kHz。多功能转子实验模型：可模拟多种转动机械的振动情况，可对转子进行振动测量、轴心轨迹、转子转速测量与控制等工程应用实验。

二、实验项目

1.  金属箔式应变片电桥性能及应用实验

2.  差动变压器性能实验及振动测试实验

3.  电涡流传感器的位移特性及应用实验

4.  温度控制与测温传感器温度特性测试实验

5.  扩散硅压阻式压力传感器的压力测量实验

6.  霍尔传感器特性及应用实验

7.  磁电式传感器的测速实验

8.  压电式传感器振动实验
