往复式压缩机室试实验装置

一、实验目的

掌握往复式压缩机的性能测试方法；通过调节压缩机的排气压力，测量压缩机的性能并绘制压缩机的性能曲线。

二、实验内容

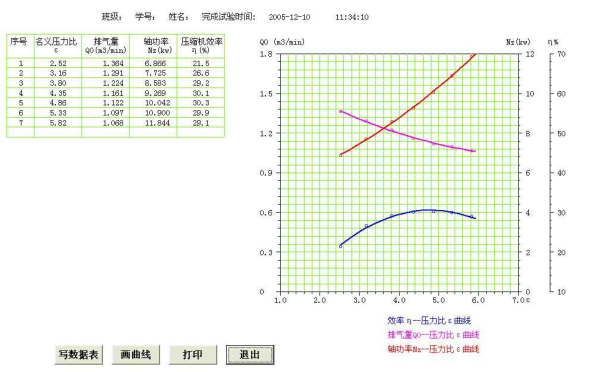

1 往复式压缩机性能曲线测试：压力比—流量曲线（ε— Q ），压力比—轴功率曲线（ε— Ne ），压力比—效率曲线（ε—η ）；

2 往复式压缩机闭式示功图；

3 实验数据、实验曲线的显示存储和打印；

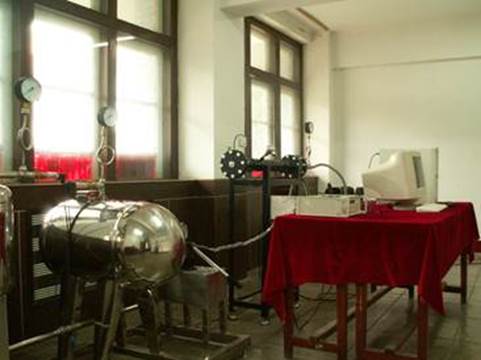

三、实验装置





四、实验步骤

1 学习了解压缩机结构，工作原理和压缩机参数测试原理；

2 开启计算机，启动计算机、压缩机性能测试软件，打开压缩机参数测试仪；

3 启动压缩机，待压缩机转速达到正常后，逐渐关小排气节流阀，并由排气压力表观察排气压力，缓慢升高排气压力，待排气压力达到0.1MPa后，稳定10-15分钟，记录数据；

4 在计算机上进入实验选项，按软件说明书进行参数测试，并将实验数据保存；

5 重复上述步骤，分别在排气压力为0.2MPa、0.3MPa、0.4MPa下进行参数测试；或者可以自己定义测量间隔；

6卸压过程：逐渐打开排气节流阀(大阀门)，缓慢将压缩机排气压力降到0MPa后，停止压缩机；

7 使用软件处理实验数据，出图。

五、注意事项

1 实验前必须了解压缩机的结构、型号、主要技术性能参数及测试装置流程，并仔细检查装置中各仪器是否完整无损；

2 开机必须遵照压缩机操作规程；

3 注意防范380V交流电、高压气体、高速旋转部件；

4 压缩机运转后，至少运转30分钟，并使压力保持稳定后，才可开始测试，记录数据。

5 测试压力间隔可以自己设定，但必须等5-10分钟稳定后才能记录数据，且压力必须从小到大进行测试。
