一、实验装置

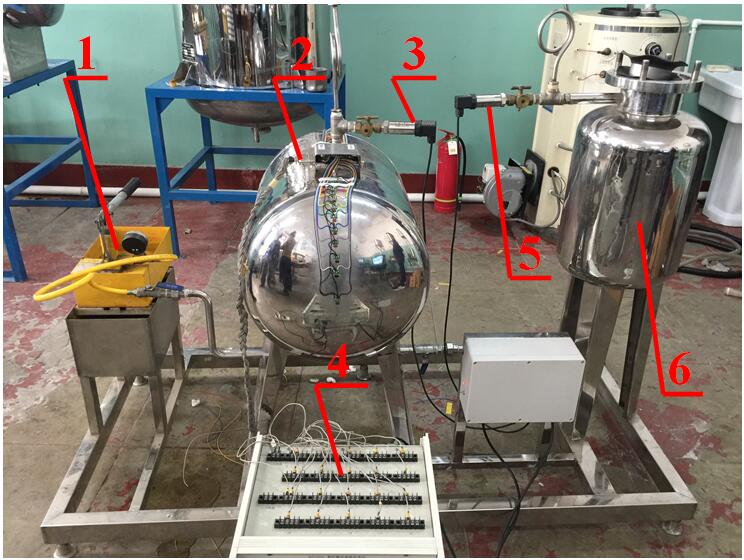

1．    手动试压泵水箱； 2．卧式实验容器； 3、5．压力传感器； 4．静态应变仪；6．外压实验容器

图一  内外压薄壁容器实验装置示意图

二、实验装置主要功能

1. 薄壁压力容器应力测定实验：

（1）测试椭圆封头、碟形封头、球形封头和平板封头在内压作用下的应力分布。由于各部分曲率不同，在它们的连接处曲率发生突变。受压后，在连接处会生产边缘力系——边缘力矩和边缘剪力。使得折边区及其两侧一定距离内的圆筒体和封头中的应力分布比较复杂，某些位置会出现较高的局部应力。利用电阻应变测量方法可对封头和与封头相连接的部分圆筒体的应力分布进行测量。

（2）压力P—应变ε的线性回归；

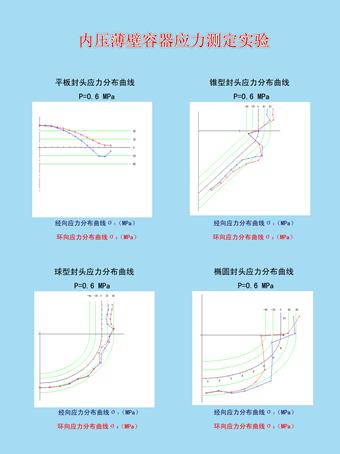

（3）显示、储存打印实验数据和不同形状封头在内压作用下的应力分布曲线。

2．外压容器稳定性实验：

测定园筒形容器失稳时的临界压力值，并与不同的理论公式计算值进行比较。

  3. 爆破片爆破实验：

测定爆破片的爆破压力，了解爆破片结构及其使用方法。

三、实验装置检测参数技术指标

检测参数名称	量程	变送器精度
内压容器压力	0-1.6MPa	0.5%
外压容器压力	0-1.6MPa	0.5%

四、内压薄壁容器应力测定实验步骤

1．实验准备：打开内压实验容器的进水阀，关闭外压实验容器进水阀；打开应变仪电源，调零；用试压泵向容器加压，分别加压至0.2，0.4，0.6MPa，并测量相应压力下各点之应变值，并记录；

 2．联机测量步骤：启动实验主程序，选择实验封头；应变仪调平衡；点击“测量”按钮，读入应变初读数；改变实验压力，分别为0.2、0.4、0.6MPa；测量各实验压力下实验数据并记录数据。

 3．测量完成后，关闭内压实验容器的进水阀，返回实验主程序，进入数据处理窗口，计算应变修正值和应力值；绘制应力曲线。

五、外压容器稳定性实验步骤

1. 打开外压实验罐进水阀，关闭内压实验罐进水阀；使容器内水位在上封头与接管的连接处；将测量好的试件装入容器；

2．进入实验主程序”，选择“外压薄壁容器的稳定性实验”，进入实验画面；

    3．通过手动试压泵给加压罐缓慢加压，直至试件失稳为止；

  4．试件时稳后，关闭外压实验罐进水阀；取出试件，观察和记录失稳后的波形及特点；进入数据处理程序可计算临界压力等数据。

六、爆破片爆破实验步骤

1. 爆破片装置组装：把夹持器放在平面上，下夹持器（边缘有缺口）缺口朝上；把爆破片放在夹持器上，拱面朝上；放好上夹持器，标牌上泄放方向箭头朝上，并使上下夹持器侧面螺钉孔对齐；用连接板把上下夹持器连接好。

2. 爆破片装置安装：检查安装爆破片装置的螺栓螺母是否可以用手轻松拧动；放好垫片后，将爆破片装置放在实验装置下法兰上，标牌上泄放方向箭头朝上；放好上法兰，将螺母拧紧；将下法兰连同爆破片装置安装在立式实验容器法兰上，均匀用力旋紧螺母。

3.实验：选择“爆破片爆破压力测定”实验，用手动试压泵给容器加压，直至爆破片爆破；记录爆破压力。
