S7-300PLC实验系统



一、实验内容

1. 对电机正反转控制系统、小车往返运料控制系统系统进行设计,并通过实验和仿真软件模拟实验检验设计的正确性。

2.熟练掌握PLC结构化编程，对有参功能和无参功能实例进行编程和仿真。

二、实验装置介绍

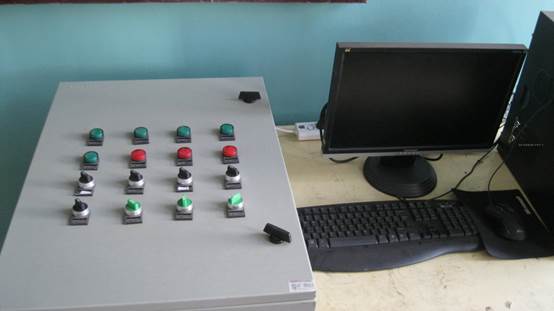

   1.硬件：西门子S7-300PLC控制箱、计算机、网络交换机

2.软件： step7V5.5编程系统，PLCSIM仿真软件,WINCC组态软件

三、实验原理

电机正反转控制系统、小车往返运料控制系统电气原理如下图所示。通过该图可知电机正反转的控制过程及接近开关的使用方式。

   结合指定的要求，通过对上述电路进行改动，通过S7-300PLC实现所要求功能。

四、实验步骤

1.针对通用的三相异步电机启动过程（考虑正反转互锁，电机自锁），调整相应电路。启动要求分别如下：

电机1：正转启动按钮I0.0，停止按钮I0.1，反转按钮I0.2，热继电器I0.3，正向线圈Q0.0，反向线圈Q0.1。

电机2：正转启动按钮I1.0，停止按钮I1.1，反转按钮I1.2，热继电器I1.3，正向线圈Q1.0，反向线圈Q1.1。

电机3：正转启动按钮I2.0，停止按钮I2.1，反转按钮I2.2，热继电器I2.3，正向线圈Q2.0，反向线圈Q2.1。

2. 对控制对象进行分析，提出控制要求，得出控制工艺测点和控制点

3. 启动西门子300系列编程软件step7

4. 建立项目

5．对项目进行硬件组态，同时进行I/O地址分配和硬件配置

6．编写符号表

7. 软件设计

8. 通过下载到控制系统和仿真软件验证设计结果

9．对下一个控制系统进行设计
